Провод ПНСВ для прогрева бетона
Провод нагревательный ПНСВ применяется для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50Гц или постоянного тока до 1000 В.
Условия эксплуатации
Диапазон рабочих температур: -60…+50оС; прокладки и монтаж -15…+50оС. Минимальный срок службы 16 лет. Провода стойки к воздействию воды и 20% водного раствора поваренной соли или 30% раствора щелочей Ca (OH)2 или NaOH. Радиус изгиба проводов при монтаже должен быть не менее 5 наружных диаметров. Минимальный радиус изгиба 25мм. Смонтированные провода не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть не менее 15 см.
Режим работы проводов повторно-краткомернный или длительный. Подводка питания к нагревательной секции осуществляется «холодными» концами, места соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоны. Соединения «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок и гильз.
Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации проводов. Для достижения равномерности теплового поля смонтированные провод нагревательный ПНСВ рекомендуется покрывать металлической фольгой толщиной 0,2-0,5 мм. Допускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения.
КонструкцияТокопроводящая жила из стальной оцинкованной проволоки диаметром 1,0 1,2 или 1,4 , 2, 3 мм, изолированная ПВХ -пластикатом или полиэтиленом.

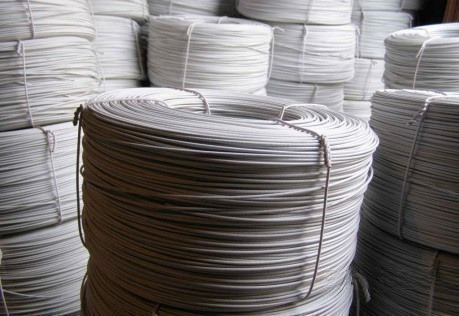

Провод ПНСВ-1.2, в бухте по 1 км. Расход провода: 50-60 п.м./м3 бетона.
Нагревательный провод ПНСВ со стальной жилой и с изоляцией из поливинилхлорида предназначен для ускорения прогрева бетона монолитных конструкций в холодное время.
Провод ПНСВ-1.2, в бухте по 1 км. Расход провода: 50-60 п.м./м3 бетона. Нагревательный провод ПНСВ со стальной жилой и с изоляцией из поливинилхлорида предназначен для ускорения прогрева бетона монолитных конструкций в холодное время.
- Напряжение переменного тока до 380 В
- Расчетная длина секции провода при напряжении 220 В составляет 110м
- Удельная мощность тепловыделения провода
- для армированных конструкций: 30-35 Вт/п.м.
- для неармированных конструкций: 35-40 Вт/п.м.
- Напряжение питания рекомендуемое: 60-70 В
- Среднее значение сопротивления жилы: 0,15 Ом/м
- Мощность удельная: 1,5-2,5 кВт/м3
- Расход провода: 50-60 п.м./м3 бетона
- Цикл термосного выдерживания конструкций: 1-3 суток
